绝缘电阻测试仪【灭磁过电压测试装置】工厂价格

绝缘电阻测试仪 绝缘电阻测试操作1、绝缘电阻测试只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。2、按下按键切换到测电阻模式，然后按或或或或或或或键选择要进行测试的电压值。 3、接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，如果测试线有绿色分线为屏蔽线，测试时连接GUARD端口精度更佳（测试TΩ级以上电阻必须连接绿色屏蔽线），如果配套测试线不带此线就不需要接，如图，按下测试键开始测试(测试时仪表会发出间歇性蜂鸣：“滴~滴~滴...”的提示声，屏幕左下角闪烁)。待测量完成显示值固定不变后方可读取绝缘电阻值。电阻测试结束后可长按键切换显示电流值，再短按键切换回电阻值。7.8、GUARD保护线的使用 测量电缆的绝缘电阻时，覆盖表面的泄漏电流通过绝缘体内部与电流汇合，造成绝缘电阻值误差的产生。为避免此种现象的发生，如下图所示，使用保护线（任何导电性裸线）将泄漏电流流经部分卷起来，连接到保护端口后，泄漏电流不流过指示计，可准确测量绝缘体的绝缘电阻。请使用附件的保护测试线连接保护端口。

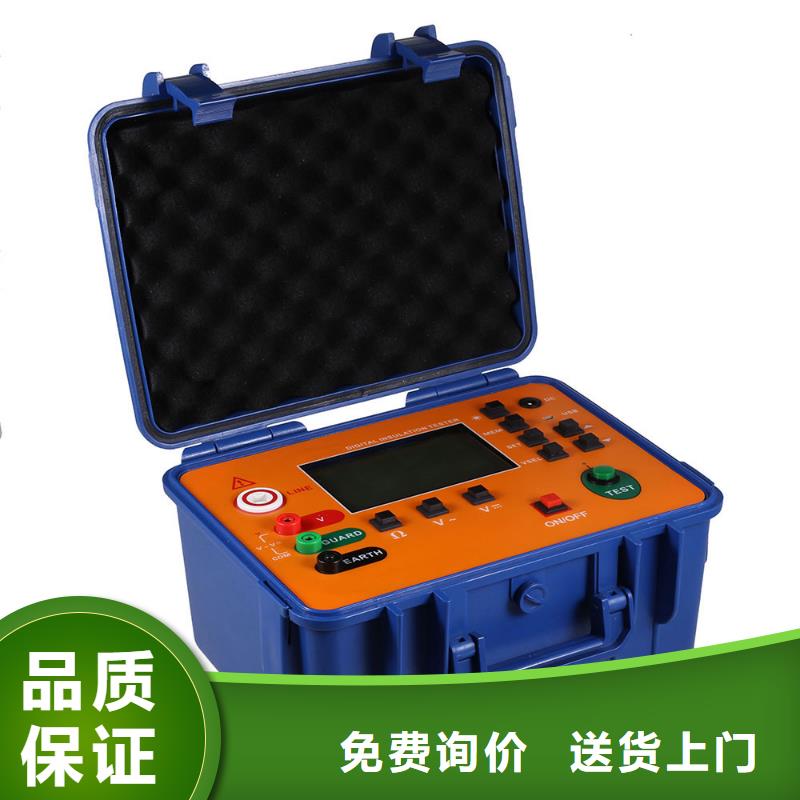

绝缘电阻测试仪 特点智能型高压绝缘电阻测试仪，具有5个量程：500V, 1000V, 2500V, 5000V, 10000V，测试可达10TΩ。● 严格按照标准设计● 绝缘电阻量程10TΩ＠10kV● 短路电流可调节，可达5mA（可以订制高达10mA短路电流产品）。● 自动显示极化指数（PI）,诱电吸收比（DAR）的测试值，可测试漏电流和电容量。● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。● 2种电源方式：使用锂离子电池供电，续航时间可达4个小时(10000V＠100M测试电阻)。 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。● 完善的保护功能，并且备熔丝烧断提示功能。3. 技术规格● 规格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 规格：测试，控制和检验用电气设备IEC60529 IP64 （外盒合闭状态）● 交流电源：220V±10％，50/60 HZ ，20 VA● 电池供电：16.8V锂离子可充电蓄电池● 电池续航时间：10000V＠100M，约4小时 ● 尺寸（长x 宽x 高）：26cm x 20cm x 16cm● 重量：3kg● 测试电压精度：标称值的 到110％● 电流测试量程：10mA● 电流测量精度：5％＋0.2nA● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)● 电容测试量程：20uF● 电容测试精度：15％＋0.03uF● 电容试品放电速率： 从10000V到10V，0.5S/μF● 绝缘电阻测试量程和度 （温度：23±5oC ， 相对温度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 仪器介绍● 面板介绍编号 说明编号说明1 AC插头 AC指示灯3 测试端子（E、G、L）
